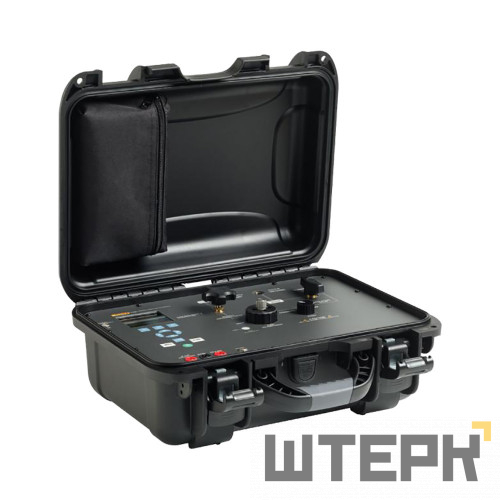

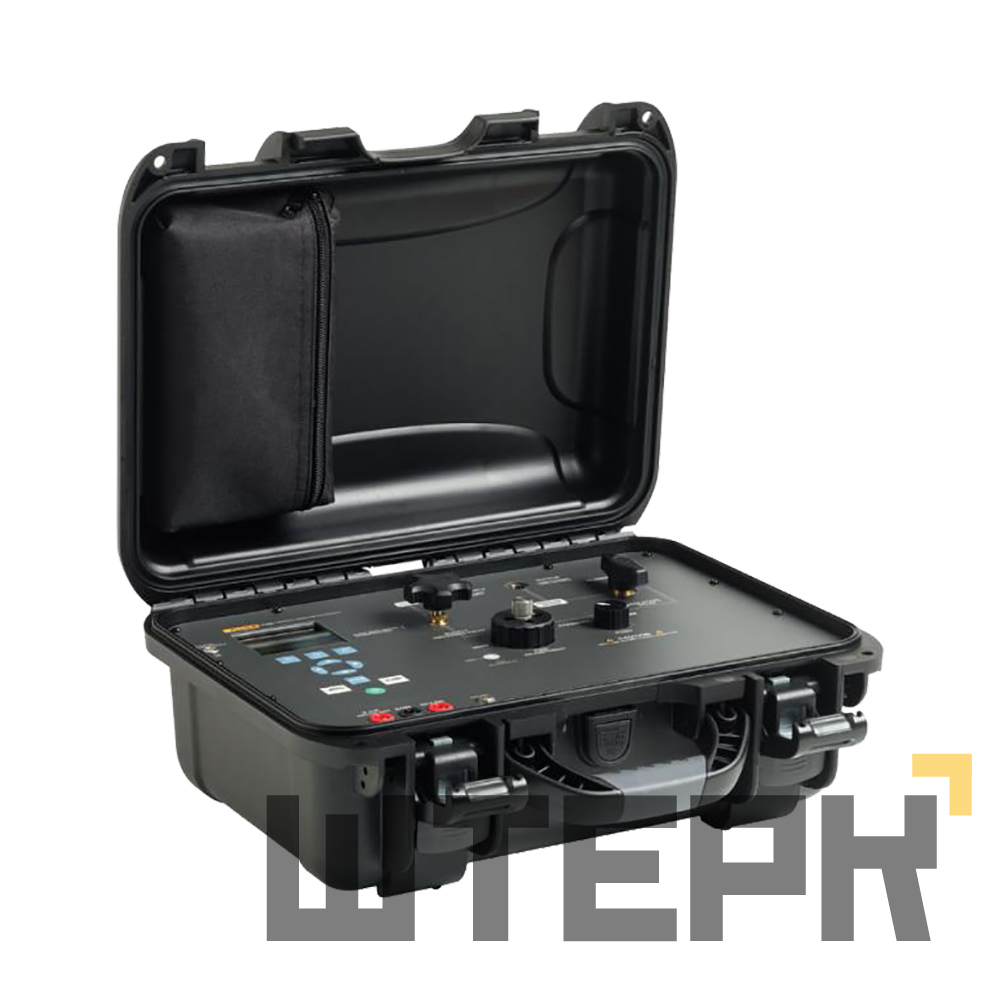

Калибратор давления Fluke 3130-G2M

Портативный пневматический калибратор давления 3130 идеально подходит для калибровки датчиков давления, преобразователей, манометров и аналогичных устройств. Калибратор 3130 содержит все, что нужно для создания, регулирования и измерения давления, а также для снятия выходных параметров тестируемого устройства (DUT).

Характеристики

• Измерение и создание давления от вакуума до 2 МПа (300 фунтов/кв. дюйм, 20 бар)
• Внутренний насос способен создавать разрежение до –80 кПа (–12 фунтов/кв. дюйм, –0,8 бар) или давление до 2 МПа (300 фунтов/кв. дюйм, 20 бар)
• Предусмотрено присоединение источника давления, позволяющее использовать внешний источник газа давлением до 2 МПа (300 фунтов/кв. дюйм, 20 бар)
• Включает насос с переменным расходом для точной регулировки давления
• Погрешность измерения давления 0,025 % от показаний ± 0,01 % всей шкалы
• Электрические измерения и источник питания 24 вольта для калибровки с замкнутым контуром
• Измерение и подача тока от 4 до 20 мА
• Измерение напряжения от 0 до 30 В пост. тока
• Питание от внутренней батареи NiMH большой емкости или универсального сетевого адаптера
• Совместим с модулями давления Fluke 700P

Создание и регулирование давления

Внутренний насос с электродвигателем служит удобной эффективной альтернативой ручным насосам, работа с которыми утомительна и занимает много времени. Для задач, требующих заполнения газом под давлением больших объемов, калибратор 3130 позволяет присоединить внешний источник газа, например заводской сжатый воздух. Давление можно точно отрегулировать с помощью насоса с переменным расходом.

Измерение давления

Калибратор 3130 оснащен собственным датчиком давления с полной шкалой 2 МПа (300 фунтов/кв. дюйм, 20 бар), с погрешностью ± 0,025 от показаний +0,01 всей шкалы (включая точность, стабильность в течение одного года, погрешность калибровочного эталона и влияние температуры). Кроме того, калибратор 3130 можно использовать с модулем давления Fluke серии 700P, чтобы повысить эффективность измерений во всем диапазоне.

Электрические измерения

Калибратор 3130 позволяет проводить электрические измерения для калибровки датчиков и преобразователей давления, включая измерения тока от 4 до 20 мА и напряжения от 0 до 30 В пост. тока. Кроме того, калибратор 3130 обеспечивает напряжение питания для тестируемого устройства 24 В пост. тока и способен отдавать ток в диапазоне от 4 до 20 мА.

Портативность

Калибратор 3130 выполнен в упрочненном корпусе с встроенным отсеком для хранения источника питания, измерительных кабелей и фитингов. Кроме того, он оснащен перезаряжаемой батареей NiMH, рассчитанной приблизительно на 50 часов работы. При использовании внутреннего насоса батарея способна обеспечить до 100 циклов калибровки до давления 2 МПа. Батарея заряжается посредством простого подключения прибора к сети электропитания с помощью прилагаемого универсального сетевого адаптера.

Диапазоны Давление (с внутренним насосом)от –80 кПа до 2 МПа (от –12 до 300 фунтов/кв. дюйм, от –0,8 до 20 бар) Давление (с внешним насосом)от 0 до 2 МПа (от 0 до 300 фунтов/кв. дюйм, от 0 до 20 бар) Сила токаот 0 до 24,000 мА Напряжениеот 0 до 30,000 В пост. тока Инженерные единицыpsi, bar, mbar, kPa, MPa, kgf/cm2, mmH2O @ 4°C, mmH2O @ 20°C, cmH2O @ 4°C, cmH2O @ 20°C, inH2O @ 4°C, inH2O @ 20°C, inH2O @ 60°F, mmHg @ 0°C, inHg @ 0°CИнструментальная погрешность измерений Давление0,025 % от показаний ± 0,01 % всей шкалы Сила тока0,015 % от показаний ± 0,002 мА Напряжение0,015 % от показаний ± 0,002 ВВлияние температуры (на все функции) Нет влияния на погрешность всех измерительных функций в диапазонеот 15 °С до 35 °С Для температур вне диапазонаот 15 °С до 35 °С добавьте ± 0,002 % всей шкалы на °CОкружающая среда Рабочая температураот –10°C до +50°C Диапазон температур при храненииот –20°C до +60°C Требования к электропитанию12 В пост. тока (в комплект поставки входит универсальный сетевой адаптер / зарядное устройство) Батареявнутренний улучшенный комплект NiMH 3800 mAh Срок службы При полном зарядеприблизительно 50 часов (только измерения или внешний воздух, без насоса) При использовании внутреннего насосаприблизительно 100 циклов калибровки до 2 МПаФизические характеристики Соответствие EMI/RFIEN61326:2006, прил. A Разъемы и порты1/8 дюйма NPT (порт внешнего источника и испытательный порт) Габариты(Д х Ш х Г)387 х 305 х 178 мм Масса 7 кг
